旋流式水膜脫硫除塵器(快裝模塊型)是在傳統麻石水膜塔的基礎上優化改進而成,將鋼板、高強度防滲透耐酸澆注料與花崗巖統一澆注成各個功能模塊,現場吊裝組合,較傳統麻石水膜塔具有安裝方便、施工時間短、維護成本低、使用壽命長等特點,適用于各種形式的鍋爐、窯爐。
旋流式水膜脫硫除塵器主要由筒體、設備進出口、上部水槽、注水盤管、下部溢水孔和清理孔等組成。
其工作原理是:含粉塵及硫化物的氣流通過進口煙道進入筒體,利用水泵讓堿性水溶液從設備上部注水槽進入筒內,使整個圓筒內壁形成一層堿性水膜從上而下流動,煙氣由筒體下部切向進入,在筒體內旋轉上升,含粉塵和硫化物的氣體在離心力作用下始終與筒體內壁面的水膜發生接觸,含塵氣體被水膜濕潤,硫化物和堿性溶液進行中和反應,隨水流到除塵器底部,從溢水孔排走,達到除塵與脫硫的效果;
除塵后的廢水進入沉淀池,循環使用;
凈化后的氣體,通過筒體上部引出。
設備特點
1.內部采用耐腐蝕、耐磨損、耐高溫花崗巖,加工成圓形彎板,內部結構光滑平整,保證內壁水膜的完整性。
2.外護鋼板,中間用高強度耐高溫耐酸堿澆注料澆筑,大大增加設備的強度及使用壽命。
3.上部水槽為陶瓷結構,在使用過程中確保不漏水,
4.各模塊高度不超過2米,減少安裝所需的吊車費用投入,
5.每個模塊接口處有凹凸形接縫,連接時采用高強度、耐腐蝕材料作密封處理,確保不漏風漏水。
設備參數:
除塵效率:80-95%
脫硫效率:72-89%
設備阻力:<700Pa,含文丘里噴淋裝置<1000pa;

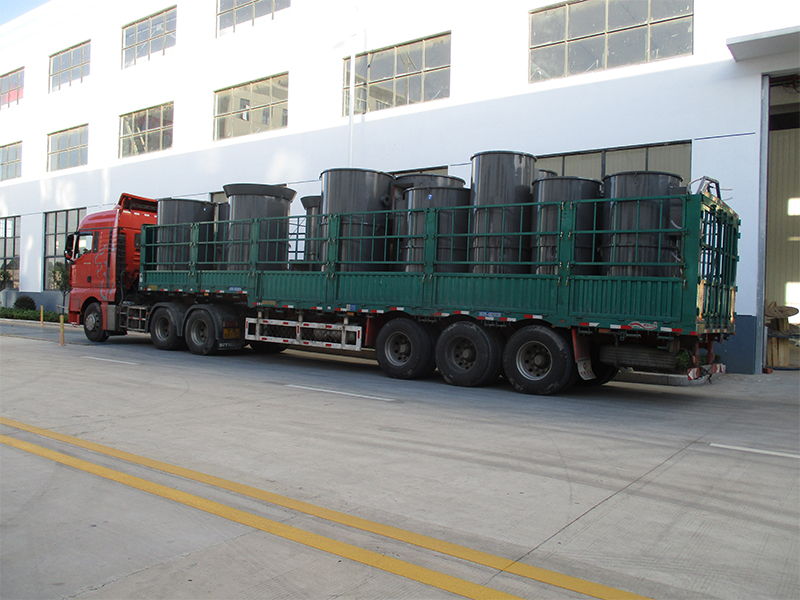

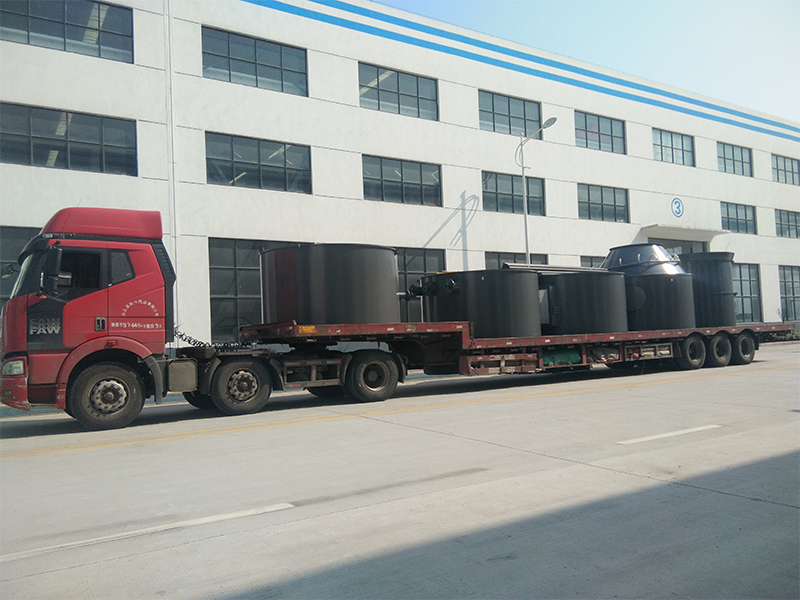

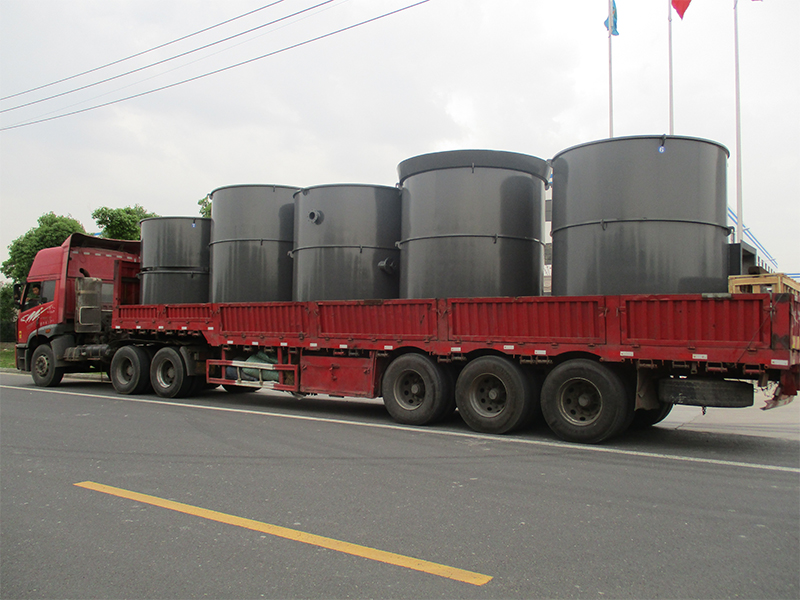

運輸出廠:
相關產品

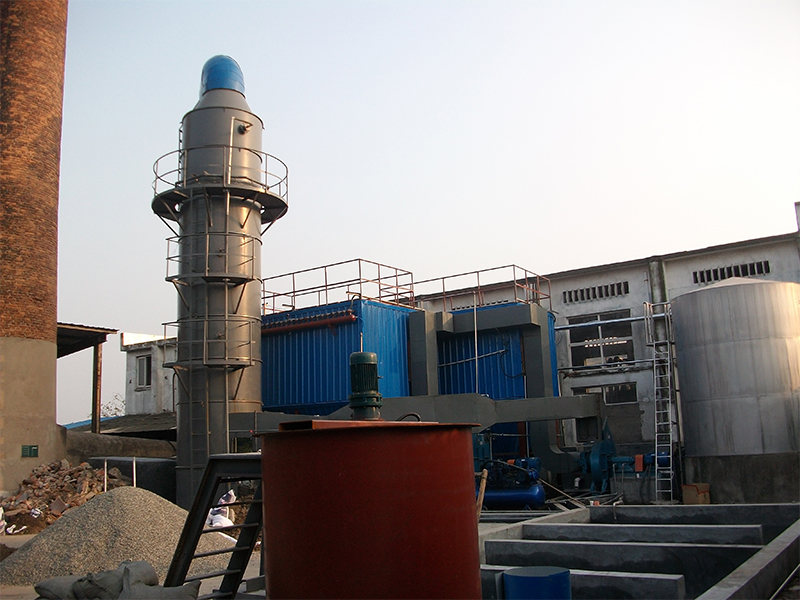

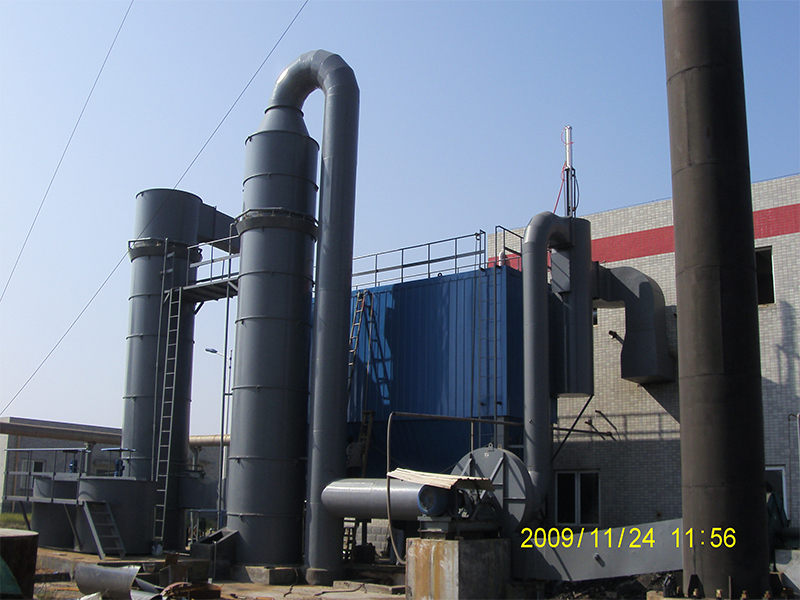

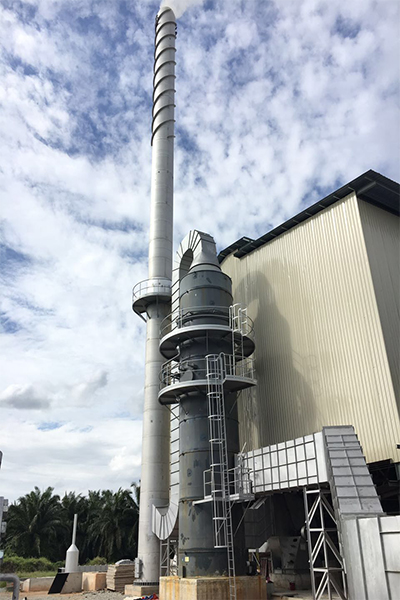

案例展示
