脫硫噴淋塔是對廢氣進行脫硫處理的塔式設備。脫硫塔通常以花崗巖砌筑的應用較為廣泛,可通過配制不同的脫硫劑,同時達到除塵和脫硫的效果。適用用于燃煤工業鍋爐和窯爐煙氣脫硫。在脫硫塔中,應含SO2的煙氣,對煙氣中的SO2進行化學吸收。為了強化吸收過程,提高脫硫效率,降低設備的投資和運行費用。
二、脫硫噴淋塔的構造

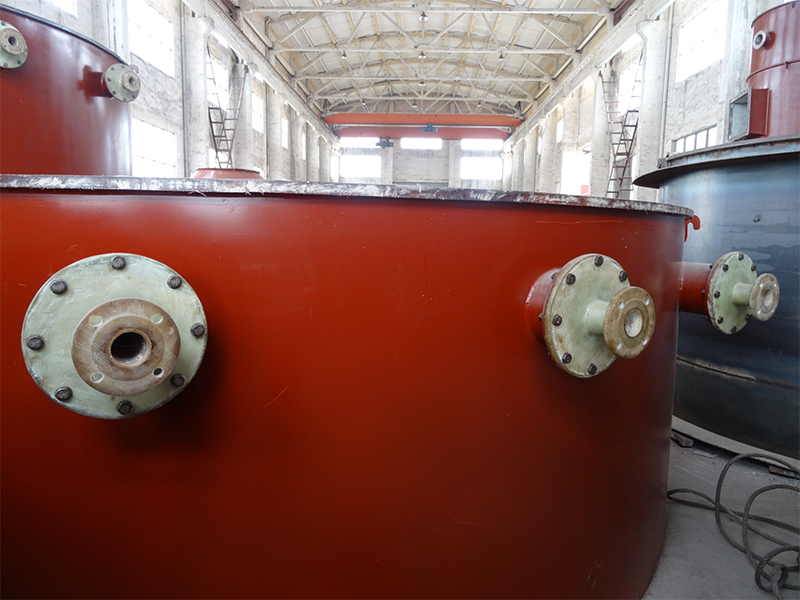

脫硫噴淋塔對于內部防腐尤為重要,它決定了設備的使用穩定性及使用壽命,內部可襯鱗片樹脂,本公司的脫硫噴淋塔內部采用重型防腐結構:設備內部噴砂除銹后內襯玻璃鋼防腐、固化后采用環氧乙烯基膠泥內襯花崗巖,具有較高的抗腐蝕性、耐溫性、耐磨性及較高的粘結性能。

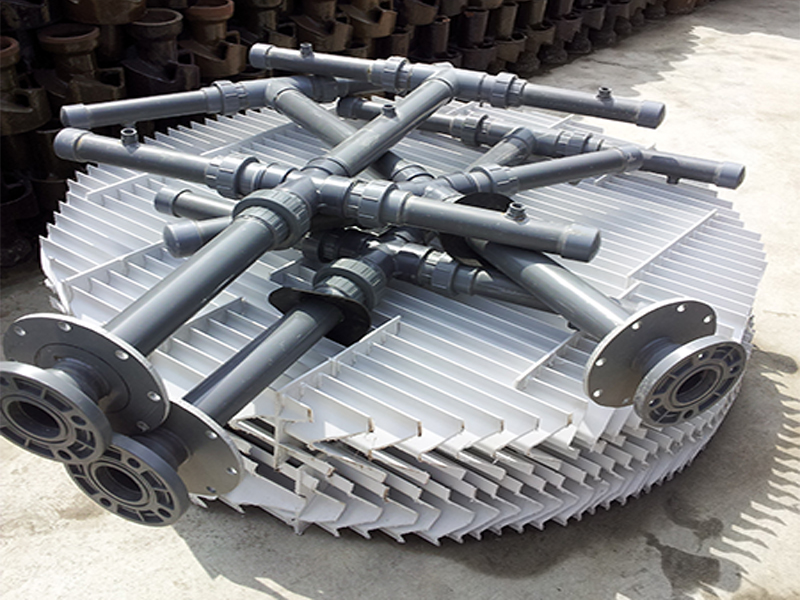

脫硫塔采用空塔噴淋,其內部噴淋霧化層采用玻璃鋼(FRP)母管式噴淋分布器,塔內噴淋覆蓋面積廣,提高了煙氣與漿液的接觸無死角,促進了堿液對硫化物的吸收。
頂部采用二層折流板除霧器,對脫硫后的煙氣進行有效脫水除霧,凈化后的煙氣經煙囪外排到大氣。除霧器設置定期反沖洗裝置,避免除霧器板片結晶和積灰,反沖洗采用廠區工藝水(或自來水)可根據時間設定進行沖洗。

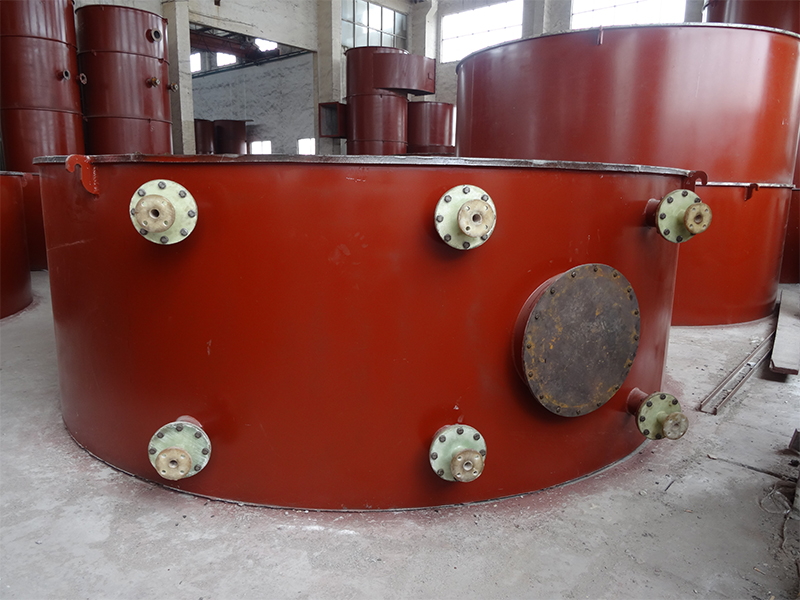

脫硫噴淋塔制作,因地適宜,可根據客戶需求制作,可整體出廠,也可分模塊化出廠。
三、脫硫噴淋塔的特點
?。?)氣液間有較大的接觸面積和一定的接觸時間;
?。?)氣液間擾動強烈,吸收阻力小,對SO2的吸收效率高;
(3)操作穩定,有合適的操作彈性;
?。?)氣流通過時的壓降要小;
(5)結構簡單,制造及維修方便,造價低廉,使用壽命長;
?。?)不結垢,不堵塞,耐磨損,耐腐蝕;
?。?)耐溫、耐磨性能好;
四、鈉堿法脫硫工藝
鈉堿法是以Na2CO3或NaOH溶液為吸收液,對煙氣中的SO2和部分粉塵進行吸收凈化,凈化處理后的廢液流入循環水池進行沉淀、脫硫劑的添加后送回吸收塔循環使用。
工藝原理:
1、吸收反應
SO2溶解SO2(氣)——→SO2(液)
SO2(液)+H2O===HSO3-+H+
HSO3-===H++SO32-
2NaOH+SO2===Na2SO3+H2O
Na2CO3+SO2===Na2SO3+CO2
Na2SO3+SO2+H2O===2NaHSO3
該過程中由于采用鈉堿作吸收液,因此吸收系統中不會產生沉淀物。此過程中主要副反應為氧化反應,生成Na2SO4:
2NaHSO3+O2===2Na2SO4
