石灰石-石膏法脫硫工藝簡介:

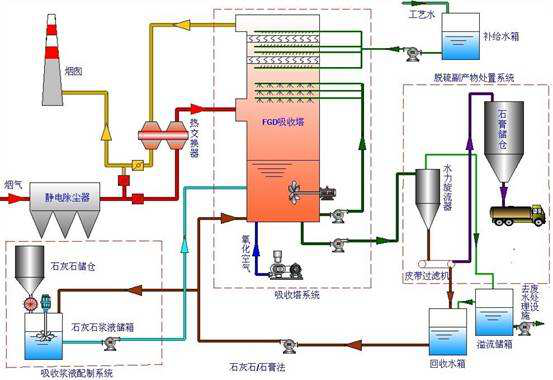

一、吸收過程
鍋爐煙氣經除塵后進入吸收塔。在吸收塔內煙氣向上方流動且被向下流動的循環漿液以逆流方式洗滌。循環漿液則通過噴漿層內設置的噴嘴噴射到吸收塔中,以便脫除SO2、SO3、HCL和HF,與此同時在“強制氧化工藝”的處理下反應的副產物被導入的空氣氧化為石膏,并消耗作為吸收劑的石灰石。循環漿液通過漿液循環泵向上輸送到噴淋層中,通過噴嘴進行霧化,可使氣體和液體得以充分接觸。每個泵通常與其各自的噴淋層相連接,即通常采用單元制。
在吸收塔中,石灰石與二氧化硫反應生成石膏,這部分石膏漿液通過石膏漿液泵排出,進入石膏脫水系統。脫水系統主要包括石膏水力旋流器(作為一級脫水設備)、漿液分配器和真空皮帶脫水機。
經過凈化處理的煙氣流經兩級除霧器除霧,在此處將清潔煙氣中所攜帶的漿液霧滴去除。同時按特定程序不時地用工藝水對除霧器進行沖洗。進行除霧器沖洗有兩個目的,一是防止除霧器堵塞,二是沖洗水同時作為補充水,穩定吸收塔液位。
二、脫硫反應化學方程式
1.SO2+H2O→H2SO3-----------------------吸收
2.CaCO3+H2SO3→CaSO3+CO2+H2O-------中和
3.CaSO3+1/2O2→CaSO4------------------氧化
4.CaSO3+1/2H2O→CaSO3•;1/2H2O----------結晶
5.CaSO4+2H2O→CaSO4•;2H2O---------------結晶
6.CaSO3+H2SO3→Ca(HSO3)2---------------PH控制
同時煙氣中的HCL、HF與CaCO3的反應,生成CaCl2或CaF2。吸收塔中的pH,通過注入石灰石漿液進行調節與控制,一般pH值在5.5-6.2之間。
